Tecniche e procedimenti

Le tecniche utilizzate per collaudi e prove di tenuta sono selezionate e personalizzate in base al tipo di condotta o di manufatto da testare.

A seconda delle necessità o della richiesta della direzione lavori, si effettuano:

• collaudi e prove di tenuta ad aria
• collaudi e prove di tenuta ad acqua

Nel caso di collaudi e prove di tenuta ad aria, la tubazione viene riempita almeno 24 ore prima e svuotata di tutta l’aria presente all’interno della stessa, attraverso l’utilizzo di sfiati posizionati sui punti più alti.

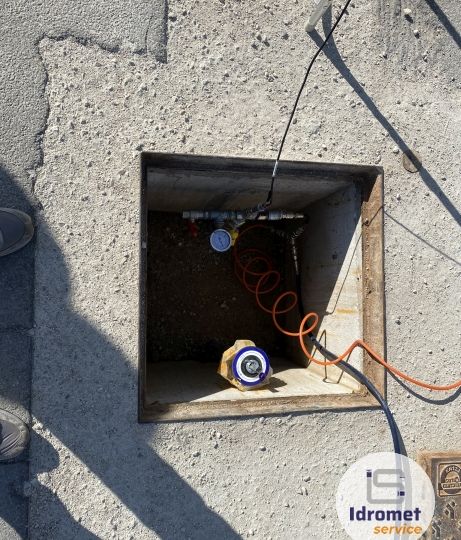

Nel caso di tubazioni a gravità, dopo aver sezionato il tratto da testare con palloni otturatori con bypass posizionati alle due estremità, si procede con il riempimento ad acqua attraverso il bypass del pallone posizionato a valle. Su quello di monte viene invece installato uno sfiato per far uscire l’aria durante le operazioni di riempimento.

Le prove di tenuta idraulica di tubazioni in pressione di acqua e gas generalmente utilizzano una pressione pari ad una volta e mezzo la pressione di esercizio (P collaudo = 1,5 x P esercizio), condotte e reti fognarie vengono invece testate ad una pressione di 0,5 bar.

In caso di condotte in PVC, Polietilene e Calcestruzzo, le normative prevedono invece un procedimento diverso:

• Normativa collaudo reti fognarie in calcestruzzo: UNI EN 1610

• Normativa collaudo reti fognarie in PVC-PE: UNI ENV 1401-3
• Collaudo idraulico delle condotte in Polietilene: UNI EN 805

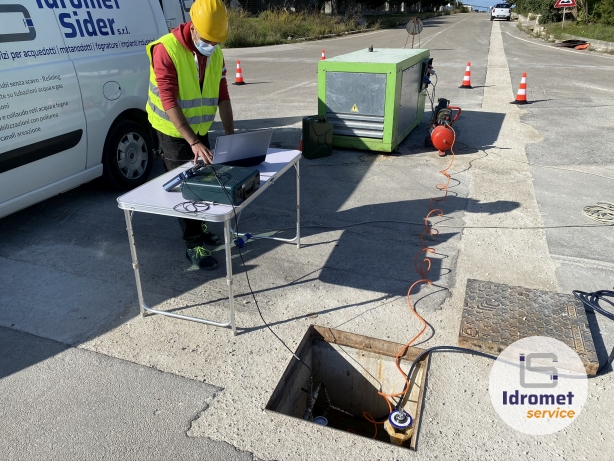

La strumentazione utilizzata è composta da:

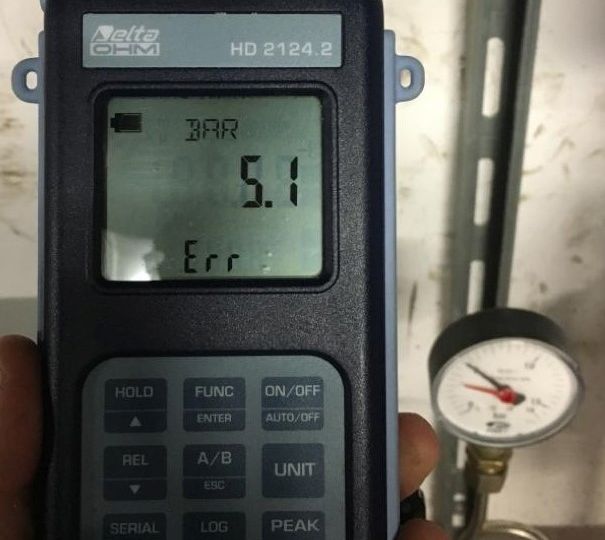

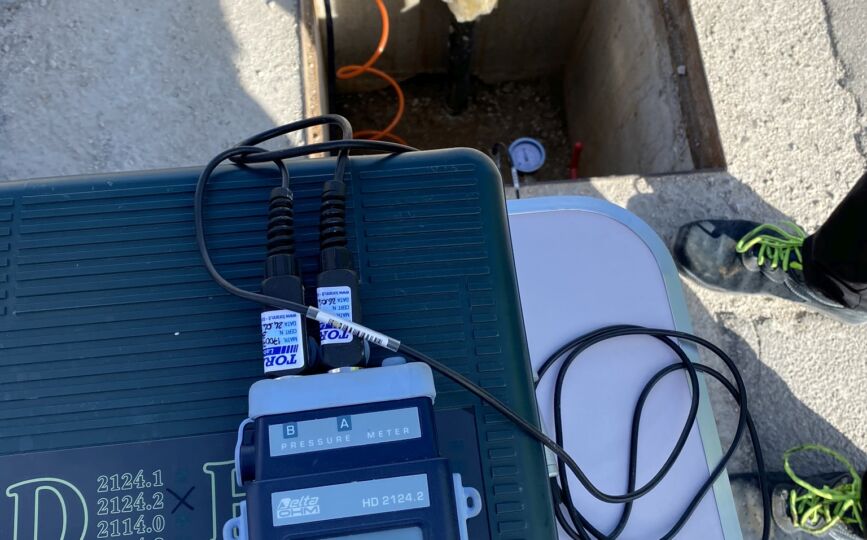

• manometro digitale con sonda di temperatura e software per elaborazione dati;
• manometri a glicerina;
• palloni otturatori con bypass in caso di condotte a gravità;
• pompa elettrica;
• pompa manuale;
• registratore di pressione a disco.

Alla fine del collaudo è redatta e consegnata una relazione dettagliata con:

• rapporto fotografico di tutte le operazioni eseguite
• report (grafico e tabella) con gli esiti delle misurazioni
• tutte le tarature degli strumenti di misura utilizzati
